Construye paso a paso tu propio R2-D2

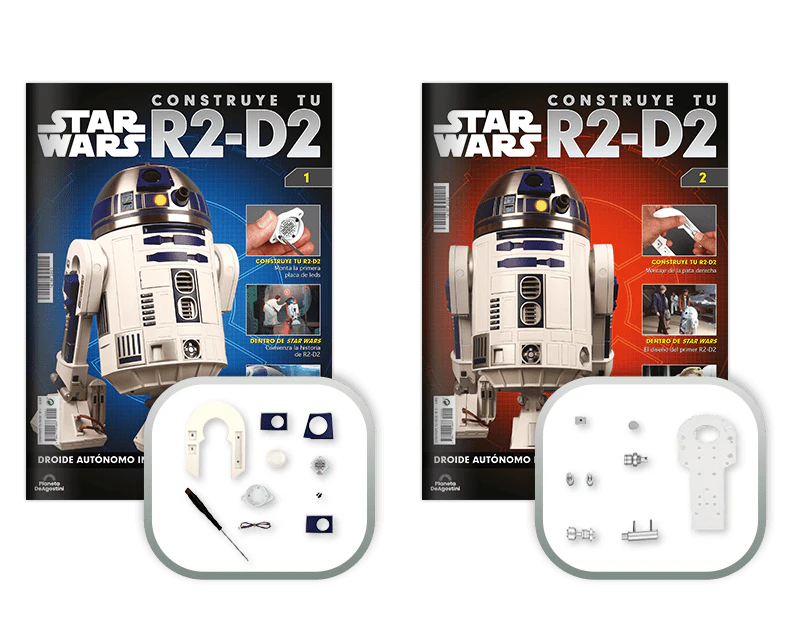

Las patas de R2-D2 son unas estructuras importantes construidas como cuadrados huecos para reforzarlas. En esta entrega has recibido la placa exterior de la pata derecha de R2-D2 y recibiste en la 1 la placa del hombro. Empezaremos a añadirles detalles a ambas. Además de los tornillos incluidos, necesitarás un tubo pequeño de adhesivo de cianoacrilato líquido (tipo Super Glue ) para pegar las partes metálicas de manera permanente

Las piezas de esta entrega son partes clave de la pata derecha de R2-D2 (aunque por ahora solo la montaremos provisionalmente). También harás un montaje previo de la parte más importante de su cabeza y conectarás el circuito impreso al indicador de estado del procesador, el último requisito antes de ver funcionar las luces.

Las dos piezas troqueladas que has recibido servirán para añadir detalles cosméticos y funcionales a la pata de R2-D2, aunque a estas alturas solo harás un montaje de prueba. La batería sí que es el elemento final que necesitas para conectar el indicador de estado del procesador del pequeño droide y comprobar que funciona su panel de luces rojas y azules.

Las piezas de este fascículo se usan para ensamblar el rodamiento en la parte superior de la cabeza semiesférica de R2-D2. Así su cabeza girará libremente en cualquier dirección. También has recibido la primera parte de su estructura interna y tres tipos de tornillos diferentes junto a una bolsa de tuercas que serán necesarias para unir las partes que montarás en los próximos pasos.

Las piezas incluidas en esta entrega se utilizan para montar una característica primordial de la cabeza de R2-D2: la pantalla luminosa de diagnóstico, compuesta por una matriz de puntos de colores destellantes. Está creada a partir de una pantalla LCD controlada por un chip lógico que podrás encajar en la estructura. Puedes comprobar que funciona correctamente utilizando el mismo circuito de prueba que empleaste en la entrega 4.

Las piezas de esta entrega se utilizan para ampliar la estructura superior de la cabeza semicircular de R2-D2 y añadir detalles a la articulación de su tobillo derecho. También habrás recibido la bisagra del compartimento superior para el sable láser, además de tornillos y tuercas extra que utilizarás en los próximos pasos. Guárdalos hasta que los necesites.

Encaja las piezas DF-07 y el conector DF-08 para completar dos tercios del anillo de metal que encajará en la base del primer conjunto de marcos.

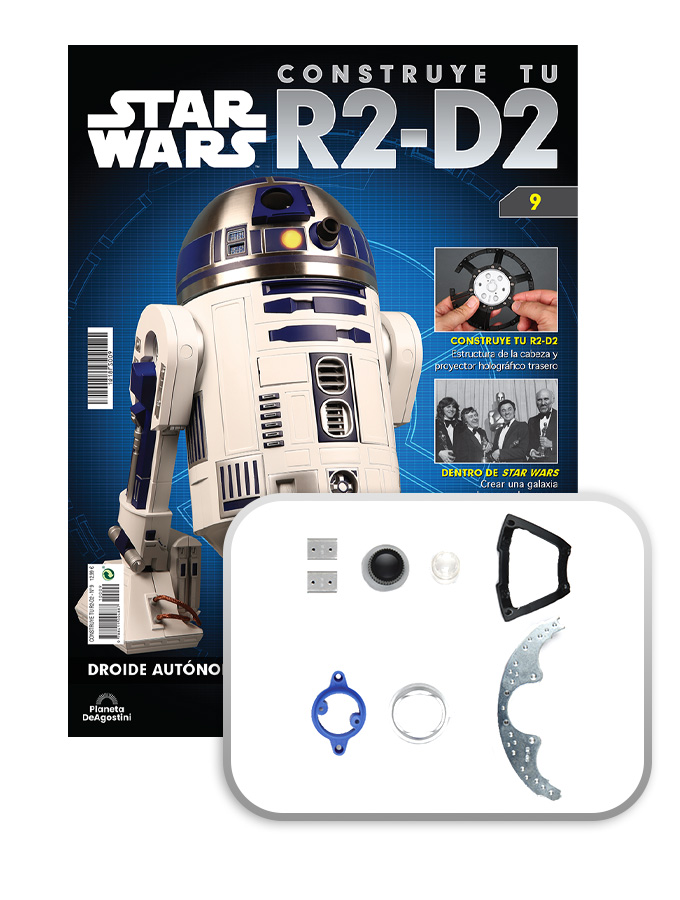

En este fascículo se incluyen las piezas para completar el tercio superior de la estructura que se encuentra en el interior de la cabeza de R2-D2. Además has recibido cuatro piezas que encajan entre sí para crear el proyector holográfico secundario que irá montado en la parte trasera de la cabeza.

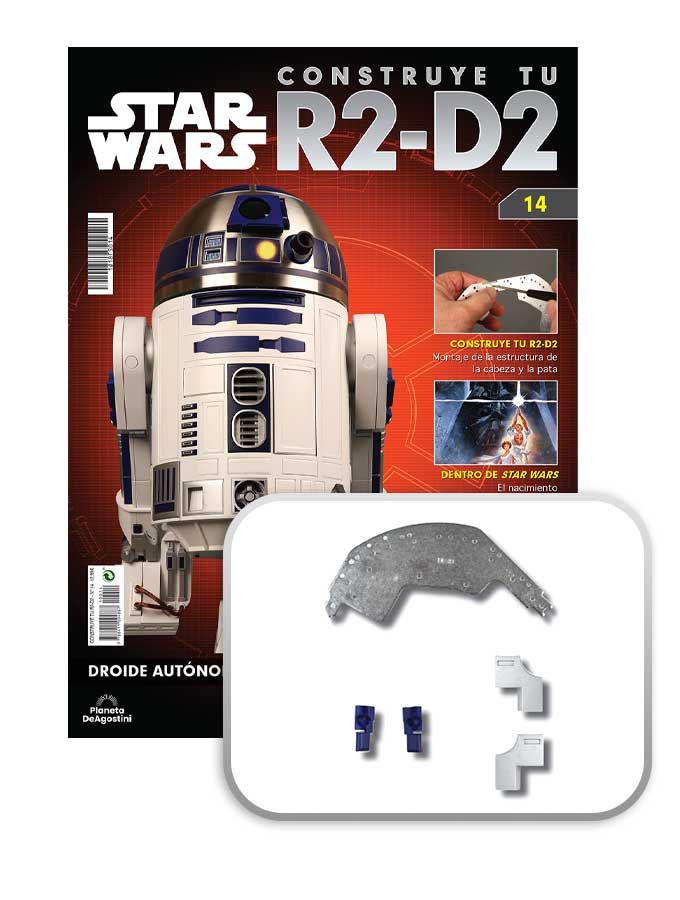

Las primeras piezas de este fascículo te servirán para ampliar la cabeza de R2-D2. Además, has recibido el soporte del fotorreceptor principal azul y la lente negra que oculta la cámara de R2-D2. Guarda las dos piezas de metal, hasta que tengas más partes de la estructura interna de la pata izquierda de R2-D2. Empezarás a montar esa parte en la fase 12.

En este fascículo se incluye la siguiente pieza de la estructura de la cabeza de R2-D2 junto a más tornillos. También has recibido una larga barra de metal de apoyo que encaja en el rodamiento situado en lo alto de la cabeza. La utilizarás para apoyar en él la cabeza durante el montaje y la sustituirás al final por el eje del mecanismo que hará rotar la cabeza del droide de izquierda a derecha.

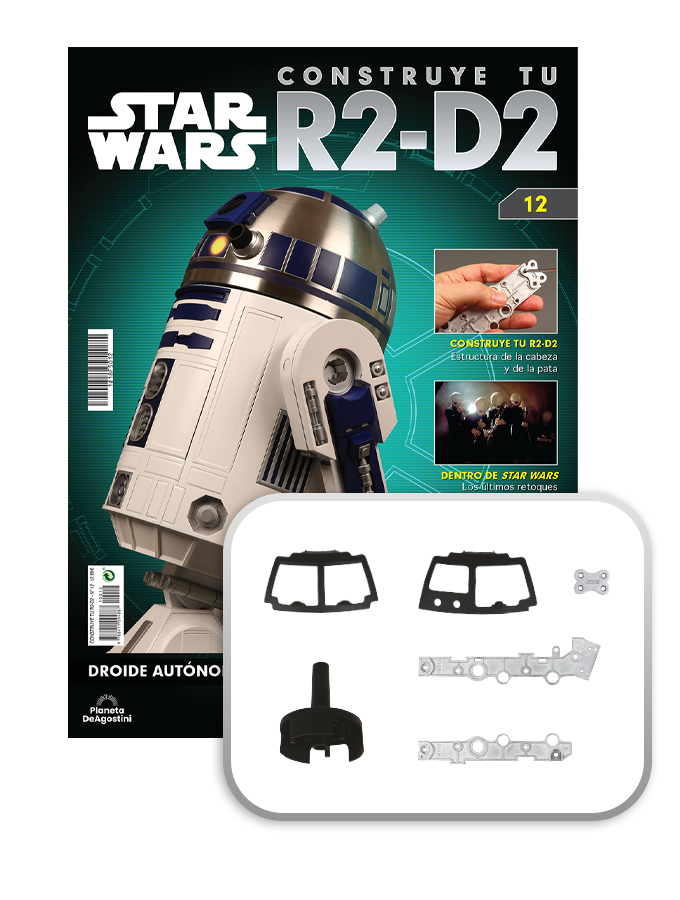

En este fascículo se incluyen las dos piezas siguientes de la cabeza de R2-D2 y tres componentes de metal que completarán la estructura interna necesaria para sostener la pata derecha. Además has recibido la sección central de la base que utilizarás como apoyo para la cabeza durante el montaje.

En este fascículo se incluyen dos piezas más de la cabeza de R2-D2 para terminar el segundo nivel, que permitirán encajar el siguiente aro de metal. Además, también has recibido las tres patas del soporte que servirá para sujetar la cabeza durante su construcción.

En este fascículo se incluye la siguiente parte del aro de metal para la estructura de la cabeza de R2-D2. Además has recibido cuatro piezas para crear detalles de la pata que encajan en la parte trasera y delantera de la junta del tobillo derecho de R2-D2.

En este fascículo se incluyen las últimas dos partes del aro central de metal sobre el que se asienta la estructura de la cabeza de R2-D2. Además has recibido dos conectores para completar el montaje.

En este fascículo se incluye la primera parte de la franja inferior de la cabeza de R2-D2, que cuenta con espacios para el proyector y el indicador del estado. Además se entregan tornillos y tuercas que podrás utilizar durante las próximas fases de ensamblaje.

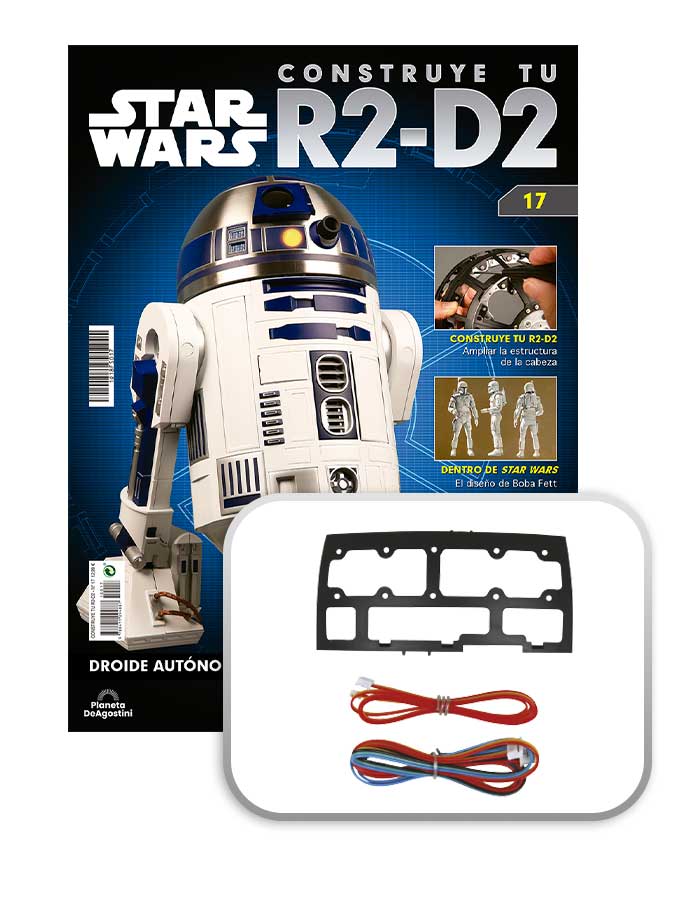

En este fascículo se incluye la segunda parte de la franja inferior de la cabeza de R2-D2. Además, encontrarás dos cables necesarios durante las fases más avanzadas del ensamblaje, así que puedes guardarlos hasta entonces. Uno se utilizará para conectar el sensor de infrarrojos y el otro, para conectar un motor de propulsión.

En este fascículo se incluye el micrófono que R2-D2 utiliza para recibir órdenes de voz. Está oculto en el proyector holográfico secundario alojado en la parte superior de su cabeza. Además de montar este elemento, también has recibido dos piezas más para ampliar la parte inferior de la cabeza.

Ya tienes montada la parte exterior de la pata derecha de R2-D2. En esta fase añadirás detalles para acabar la parte interna de la pata, que culminará en una estructura firme similar a una caja.

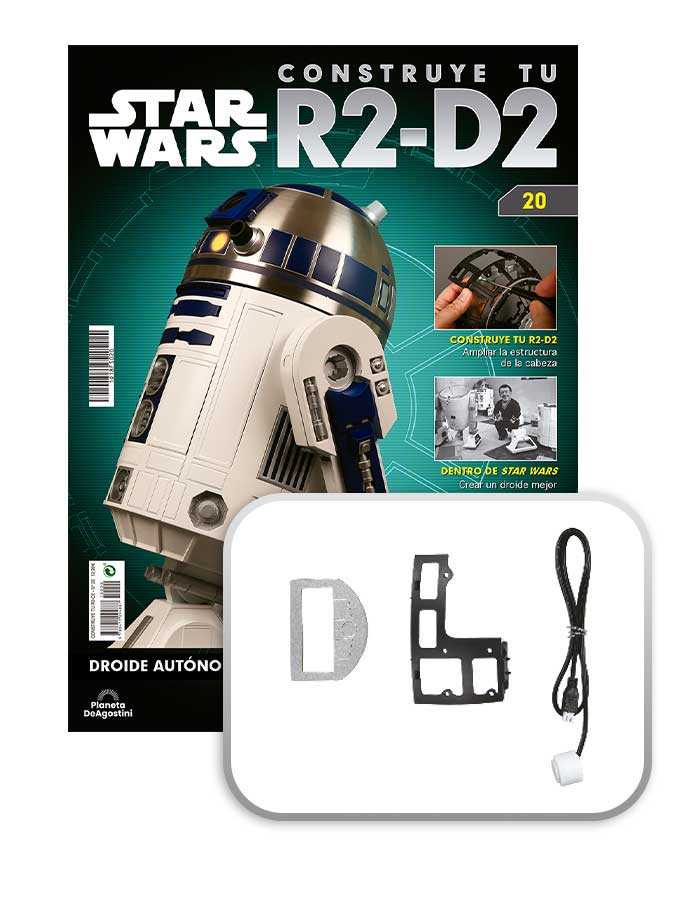

En este fascículo se incluye otra pieza de la franja inferior de la cabeza. Además, encontrarás dos piezas necesarias para fases posteriores, así que puedes guardarlas hasta entonces. Una es el sensor que detecta obstáculos situado cerca del hombro derecho de R2-D2 y la otra forma parte del conjunto de la pata.

En este fascículo se incluyen dos piezas de la pata derecha de R2-D2. Guarda la cubierta blanca para después, la utilizarás para darle un aspecto más limpio a la articulación del tobillo. En este fascículo encajarás el marco de metal que va desde el hombro hasta la rueda derecha, para lo cual acabas de recibir una de las piezas de la estructura.

Las piezas que se incluyen en este fascículo forman parte de la pantalla de funciones lógicas de R2-D2. Son los dos paneles rectangulares en la parte frontal de su cabeza que muestran un patrón de puntos azules y blancos. Esto es posible gracias a una pantalla LCD controlada con un chip lógico que encajarás en su soporte. Después comprobarás que funciona, utilizando el mismo circuito de pruebas que en el paso 6.

En este fascículo se incluye la siguiente pieza de la cabeza de R2-D2 que dará casi por terminado el nivel inferior. Esto te permitirá encajar el anillo de metal que recorre la parte inferior. Además has recibido la primera sección de dicho anillo de metal, así como uno de los conectores que se utilizan para unirlo.

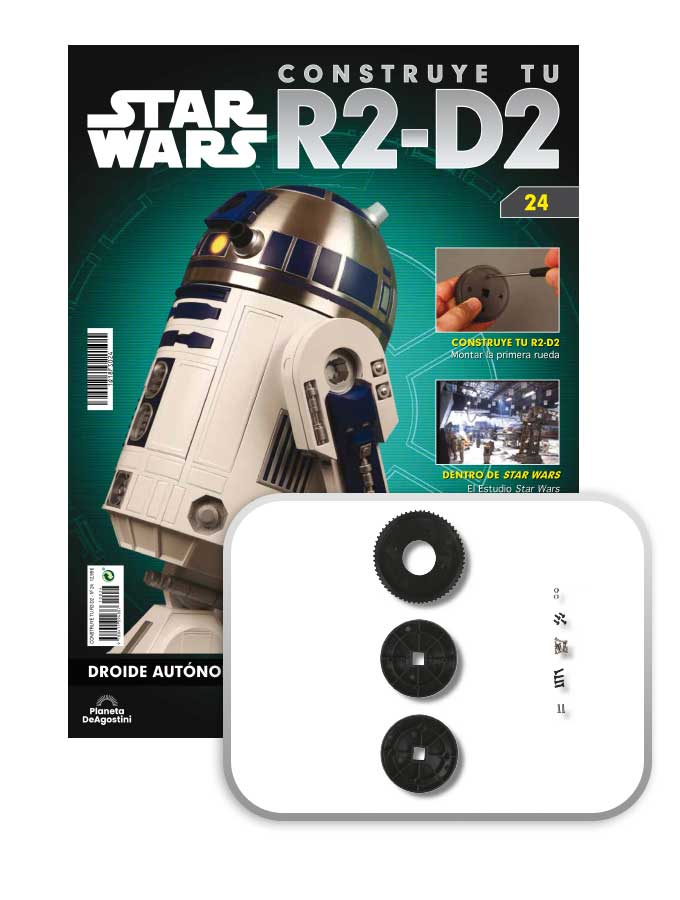

R2-D2 se mueve sobre dos ruedas que se encuentran bajo sus patas izquierda y derecha, y gira utilizándolas por separado. Las piezas de este fascículo son las necesarias para montar la primera rueda que instalarás en la pata derecha. Además, has recibido varios tornillos para emplear en las siguientes fases.

La parte incluida en este fascículo servirá para completar la estructura interna de la cabeza de R2-D2. En esta se encuentra una gran abertura que se utilizará para rodear la pantalla de funciones lógicas montada en la fase 22. Además has recibido otra parte del anillo inferior que puedes guardar por el momento.

Las piezas incluidas en este fascículo están hechas de metal ya que soportan la rueda derecha de R2-D2 y sobre ellas recaerá bastante peso. Puedes probar a encajar la rueda ahora, pero no la dejarás fijada definitivamente hasta el paso 28, cuando recibas la placa de soporte exterior y otro rodamiento.

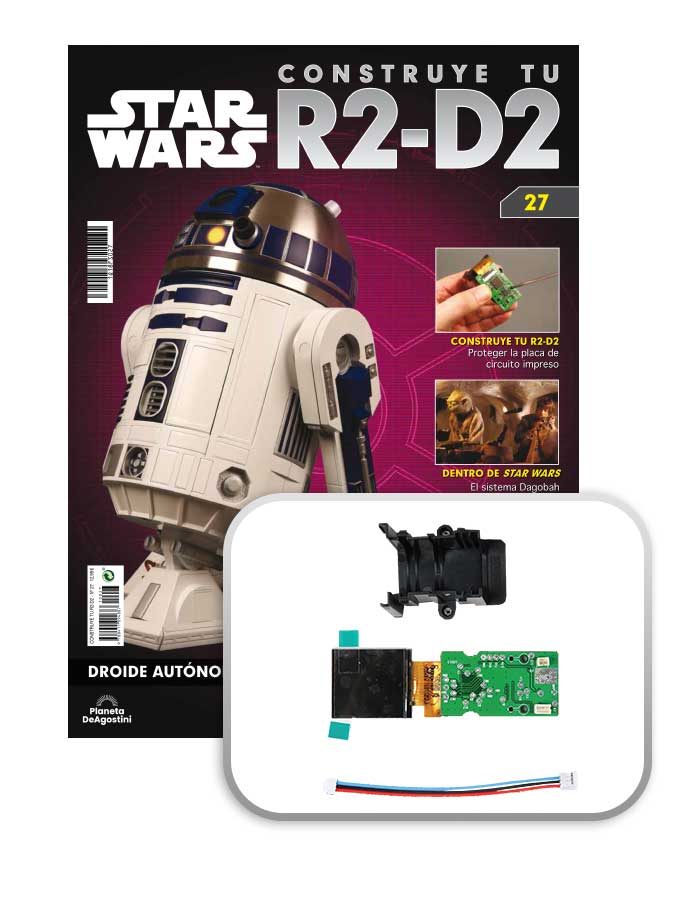

Los «hologramas» de R2-D2 los produce una pantalla digital controlada por la placa del proyector. Esta pantalla se encuentra en la parte trasera del soporte de la lente en la cual encajarás una serie de elementos que harán que la imagen se enfoque frente al proyector de R2-D2.

Encajaste la parte interior de la rueda derecha de R2-D2 en la fase 26. En este fascículo se incluyen el soporte exterior y el rodamiento que sujetan la parte exterior de la rueda. También has recibido varios tornillos que serán útiles durante las próximas fases.

Empezaste a montar el proyector de R2-D2 en la fase 27 cuando encajaste la pantalla en el circuito impreso. En esta fase, encajarás el proyector LED que emite el haz de luz y montarás las lentes que enfocan ese haz a través de la pantalla que produce la imagen. Una vez concluido este montaje, podrás probar el proyector en acción.

La pieza principal que has recibido es el motor que da energía a la rueda derecha de R2-D2, que cuenta con su propia caja de cambios y circuito impreso. Una vez colocado podrás conectar los cables y montar gran parte de la pata derecha de R2-D2.

Las piezas que has recibido esta vez son los revestimientos interior y exterior del pie derecho de R2-D2 que cubrirán gran parte del motor y la rueda. Quedarán tapados por las cubiertas de la parte inferior y las pilas de combustible más adelante. Además, ya cuentas con la cubierta para los dos cables bus de alimentación que conectan el pie con las pilas.

La pieza principal que has recibido es el primer sensor de infrarrojos. Irá encajado dentro del pie derecho de R2-D2, delante de la rueda. Además, has recibido una selección de tornillos y tuercas que utilizarás en las siguientes fases.

Las dos piezas principales que has recibido son la base que terminará el pie de R2-D2 y el último trozo de la estructura de la cabeza que completa la base de la estructura interior. Además has recibido dos cables bus de datos que colocarás en el pie de R2-D2 más adelante.

Las piezas principales que has recibido son parte de la pila de combustible que encaja en el pie derecho de R2-D2 y que cubre el motor. Además has recibido un cable de pruebas para comprobar que el motor funciona correctamente y tapas de plástico para ocultar los agujeros de los tornillos en la parte interior de la pata.

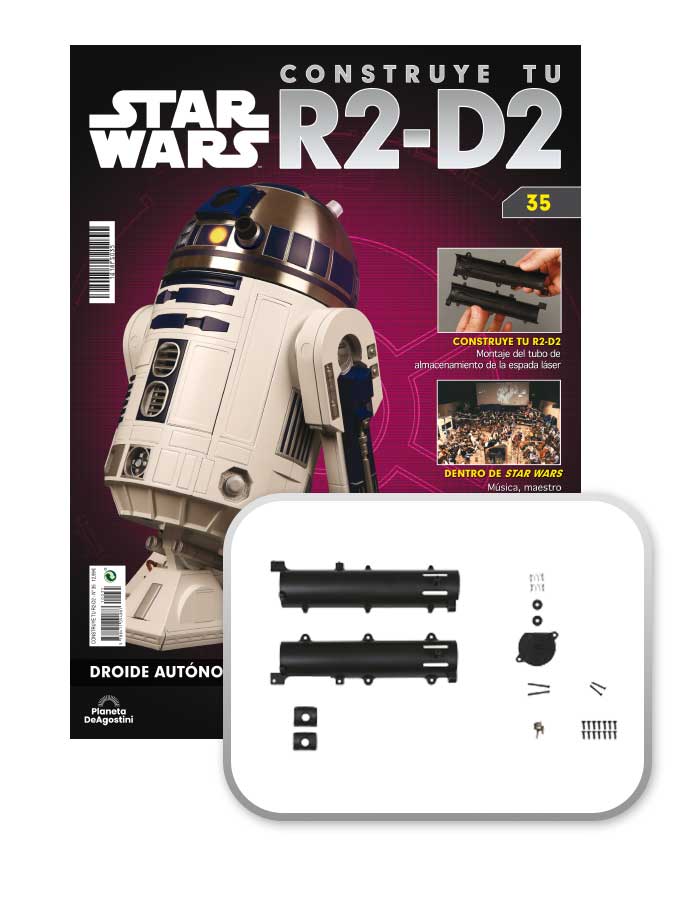

Las piezas recibidas pertenecen al compartimento interno donde se guarda la espada láser de Luke, lista para aparecer a su orden en la cabeza de R2-D2. Montarás el mecanismo de expulsión y la espada láser en futuras fases.

Una vez terminada la pata derecha de R2-D2, comienza el montaje de la pata izquierda. Las primeras piezas son la placa del hombro izquierdo y los apliques, que son exactamente iguales que los de la pata derecha.

Las piezas que has recibido se utilizan para crear el sistema que sube y baja la espada láser de Luke en su compartimento en el interior de la cabeza de R2-D2. Está compuesto por un motor eléctrico conectado a una cremallera larga con un par de limitadores para controlar hasta dónde sube y baja.

Sigue construyendo la pata izquierda de R2-D2, que es igual que la derecha. También has recibido un soporte con 10 tapas de plástico para cubrir los agujeros de los tornillos que quedan visibles al terminar la pata.

Las piezas principales aquí incluidas son el actuador hidráulico de metal de la pata izquierda de R2 que es igual que el componente de su pata derecha. Además has recibido una caja muy práctica para organizar todos los tornillos y prepararte así para el montaje interno de la cabeza y el cuerpo de R2-D2.

Entre las piezas aquí incluidas has recibido la cubierta exterior más grande de la pata izquierda de R2-D2. Además has recibido los dos primeros componentes para construir la espada láser que encaja en el interior del compartimento de la cabeza y que montarás en la siguiente fase.

Las piezas incluidas sirven para completar la espada láser de Luke junto a las que recibiste en el fascículo anterior. Para fijar estas secciones necesitarás un poco de pegamento de contacto, además de los tornillos que has recibido.

Las primeras piezas de esta fase son dos secciones de metal de la estructura interna de la pata izquierda de R2-D2, que se monta de manera similar a la pata derecha. Además has recibido la placa del tobillo.

Las piezas de esta fase se utilizan para completar los detalles externos de la articulación del tobillo izquierdo de R2-D2, la pieza blanca que recibiste en el fascículo 42.

En este fascículo se incluyen tres piezas de metal que completarán la estructura interna que forma la pata izquierda de R2-D2, además de los tornillos y tuercas para unirlos entre sí.

En este fascículo se incluyen más detalles para añadir a la pata izquierda de R2-D2, pero el montaje principal es el del indicador del estado del procesador que se encaja en la parte trasera de la cabeza. Del mismo modo que el de la parte frontal utiliza colores rojo y azul, este se ilumina en amarillo y verde y se monta prácticamente igual en los pasos 1 a 4.

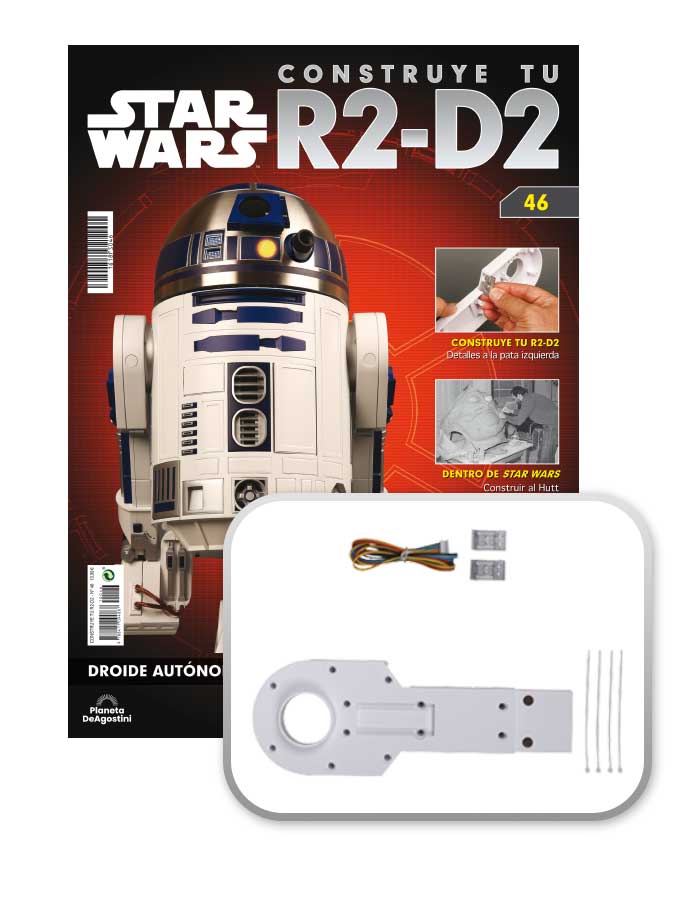

Ya tienes montadas las piezas exteriores de la pata izquierda de R2-D2. En esta fase añadirás los detalles para finalizar la parte interna de la pata, que será parte de una sólida estructura hueca.

En esta fase se incluyen tres piezas de la pata izquierda de R2-D2. Guarda la cubierta blanca para más adelante, la colocarás para dejar más recogida la parte interna de la articulación del tobillo. Ahora encajarás la pieza de metal que sujeta la rueda y la placa plateada que cubre los detalles externos.

En esta fase se incluye el segundo sensor de posición de R2-D2, que quedará encajado en su hombro izquierdo. Al igual que el sensor de la derecha, utiliza ultrasonidos para medir la distancia entre R2-D2 y cualquier obstáculo que se encuentre en su campo de sensibilidad.

La pieza principal que incluye esta entrega es el soporte de metal diseñado para sujetar la rueda izquierda de R2-D2 y soportar un peso considerable. Además has recibido un eje y un rodamiento que encajarás más adelante.

R2-D2 se mueve sobre dos ruedas colocadas bajo sus pies izquierdo y derecho y gira dándoles potencia por separado. Las piezas de esta fase se utilizan para montar la segunda rueda que instalarás en el pie izquierdo. Además has recibido tornillos para la rueda y un panel azul que encajarás en la cabeza de R2 en la próxima fase.

La pieza que has recibido es el revestimiento de metal que cubre la estructura de la cabeza de R2-D2 y que sujeta las lentes, las pantallas y las aperturas que se extienden por toda ella. Está hecha de acero inoxidable, pero manéjala con cuidado hasta que la coloques sobre la estructura, porque podría deformarse o abollarse sin el apoyo interno que ofrece la estructura.

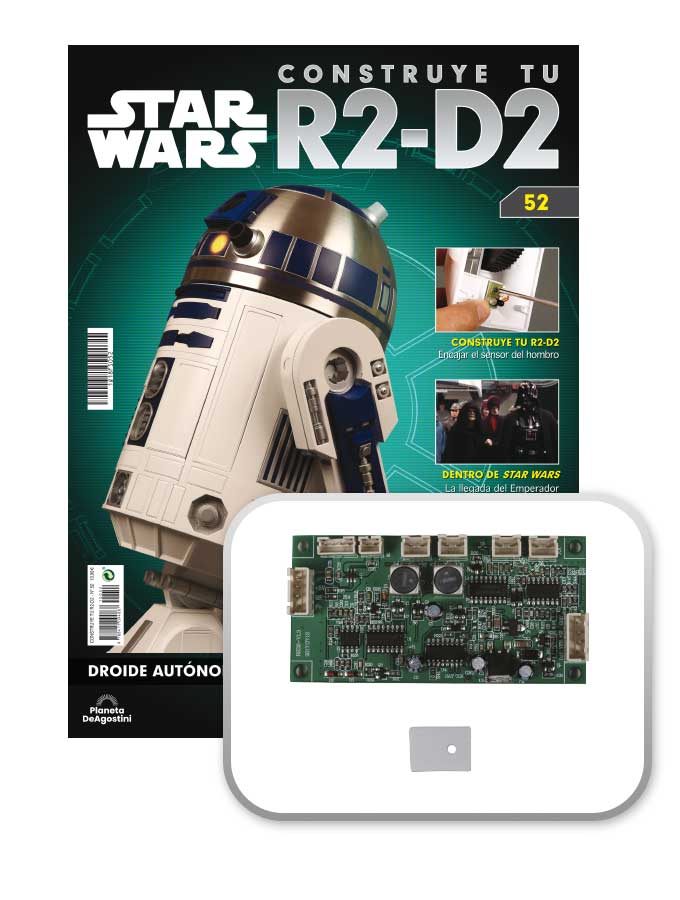

La pieza principal que has recibido es la placa de control que se instalará en el interior del cuerpo de R2 para conectar todos sus sensores a la placa central. Aunque aún no puedes conectar esta placa de manera permanente, la usarás en la próxima fase para probar los circuitos electrónicos que ya están montados.

Las piezas que has recibido son la placa de pruebas y los cables que se usan junto a la placa de control del sensor del fascículo anterior. Aunque aún no puedes colocar la placa de control de manera permanente, puedes utilizarla para probar los sensores de la primera pata que has montado y el mecanismo de expulsión de la espada láser de la fase 37.

Las piezas que has recibido son tres paneles idénticos para la cabeza de R2-D2 que se colocan en su lugar como ya hemos mostrado. Además has recibido una placa de metal y un rodamiento que se encajan en su pie izquierdo para dar apoyo a la rueda.

La pieza principal que has recibido es el motor de la rueda izquierda de R2-D2, que incluye una caja de cambios integrada y un circuito impreso. Después de encajar el motor en el pie de R2-D2, podrás completar el cableado y colocar la cubierta de la pata.

Las piezas de esta fase te permitirán seguir montando la capa exterior de la cabeza de R2-D2 y la primera pieza de la cubierta del pie izquierdo. Ambos submontajes están cerca de terminarse.

Las piezas de esta fase te permitirán seguir montando la capa exterior de la cabeza de R2-D2 y la primera pieza de la cubierta del pie izquierdo. Ambos submontajes están a punto de terminarse.

Las piezas de esta fase te permitirán seguir montando la capa exterior de la cabeza de R2-D2 y la base del pie izquierdo. En el próximo fascículo colocarás los cables de bus y terminarás el montaje del pie izquierdo.

Esta fase te permite seguir montando la parte externa de la cabeza de R2-D2 y añadir la pila de combustible para completar el pie izquierdo.

Esta fase te permite seguir montando los adornos en el interior de la pata izquierda de R2-D2 y preparar una de las pantallas que encajará en la cabeza. Colocarás el detalle del hombro y el panel superior de la cabeza más adelante.

Esta fase te permite seguir montando los adornos en el interior de la pata izquierda de R2-D2 y colocar dos de los paneles azules y plateados en la cabeza metálica. Usarás el detalle del hombro, los tornillos y las tuercas más adelante.

Esta fase utiliza dos de los paneles superiores (que ahora forman un semicírculo en la parte superior de la cabeza de R2-D2) además del panel que recibiste en el fascículo 60. Cuentas, además, con un panel frontal y dos soportes que encajan en la estructura interna y sujetan los aparatos electrónicos internos.

En esta fase se incluyen dos paneles superiores más. Con ellos se completa el anillo superior, excepto por la tapa del compartimento para la espada láser. Además has recibido los anillos azul y plateado superiores y cinco espaciadores de plástico que utilizarás para unir la cabeza a su estructura interior en la fase 64.

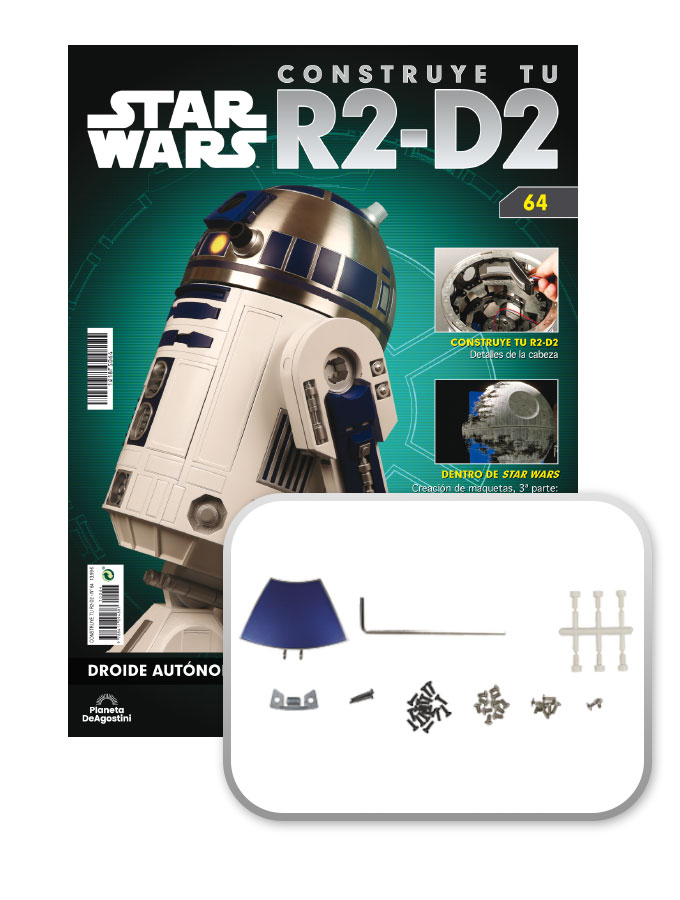

Esta fase de montaje es primordial. Has recibido un panel nuevo para encajar en la cabeza (la tapa que oculta la espada láser) y te dispones a colocar la estructura metálica sobre la cabeza e instalar los componentes electrónicos. Se incluyen tornillos de dos tamaños diferentes (6 y 4 mm) con cabeza de arandela.

Entre las piezas que has recibido se encuentra el último de los tres proyectores de R2-D2, además de la lente del segundo indicador del estado del procesador para la parte trasera de la cabeza y dos detalles pequeños que colocarás sobre el mismo. Además, has recibido más tornillos para fijar los paneles de la cabeza y tres clips que utilizarás para ordenar los cables del interior de la cabeza.

Con esta fase terminarás de momento con la cabeza; después empezarás a montar el cuerpo de R2-D2. Entre las piezas se incluye un juego de tornillos Allen para fijar la cabeza y una placa de distribución a la cual se conectará toda la electrónica. Cuando más adelante coloques la cabeza sobre el cuerpo, ya podrás dar energía y enlazar con la placa de control central de R2-D2.

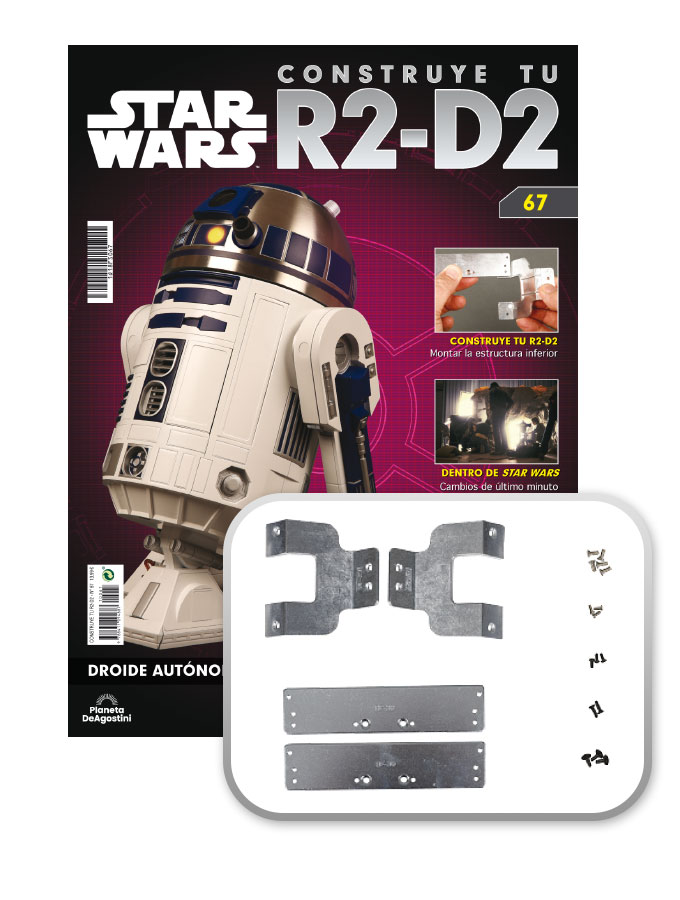

El montaje de la cabeza ya está terminado. En esta fase empezarás el montaje del cuerpo de R2-D2. La construcción es similar a la de la cabeza, cuenta con una estructura de metal y plástico que sirve de soporte a la electrónica interior y a los paneles exteriores. Pero esta vez empezarás a construir desde abajo.

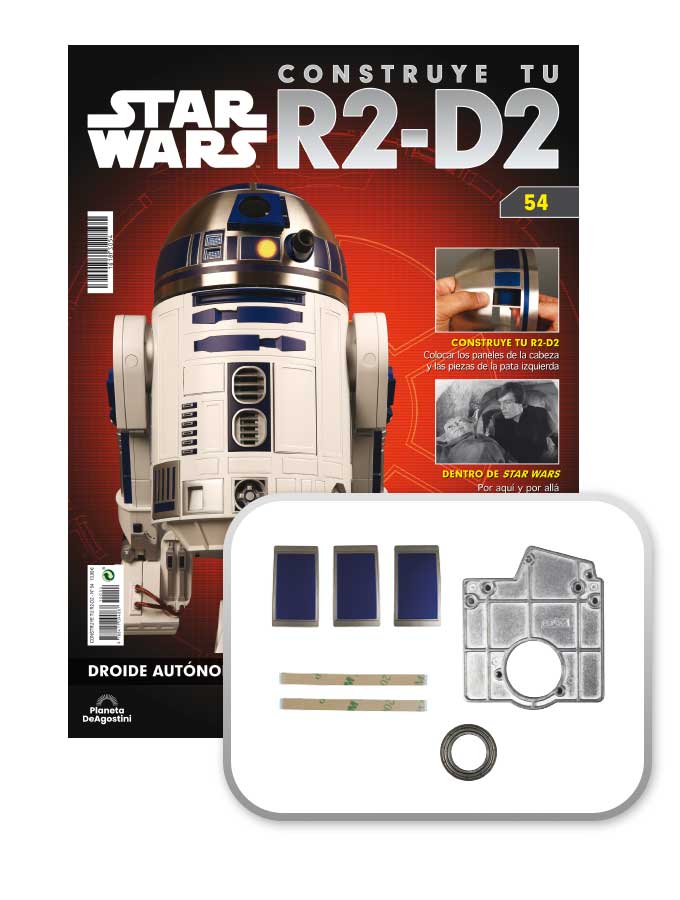

En este fascículo se incluye el primer panel exterior grande del cuerpo de R2-D2. Lo colocarás en el exterior de la estructura en su debido momento, pero en esta fase le añadirás detalles azules y plateados entre los que se encuentran el sello curvo que rodea la articulación del hombro y dos rejillas de ventilación externas.

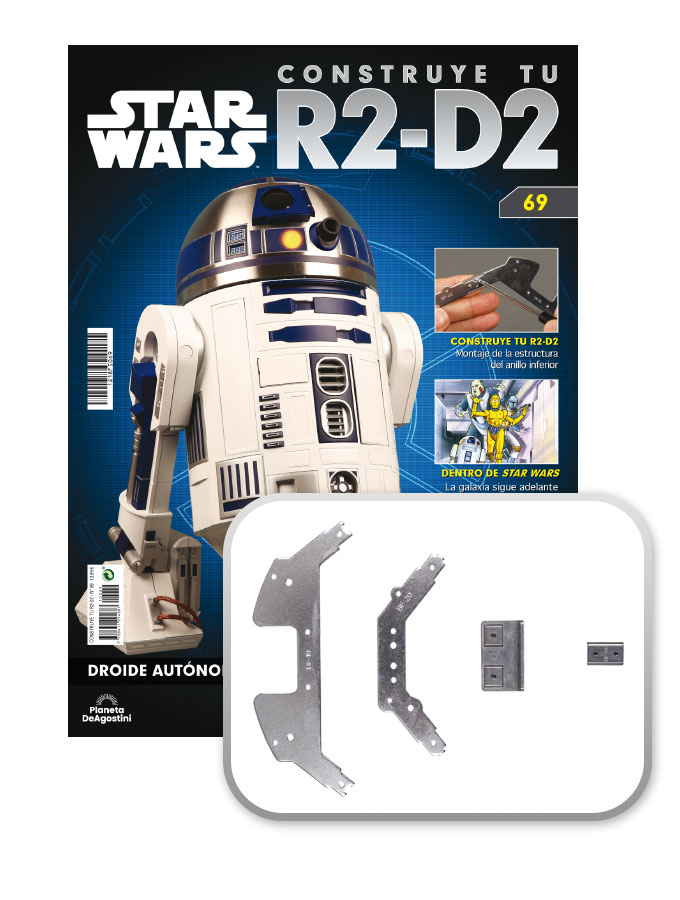

Al igual que la cabeza de R2, la estructura interna del cuerpo cuenta con una serie de aros horizontales montados por secciones. En este fascículo empezarás a montar el anillo inferior que tiene juntas de pico de pato y conectores atornillables, como ha pasado en ocasiones anteriores. Además, has recibido una sujeción interna que añadirás más adelante.

En esta fase se incluye el segundo panel exterior grande del cuerpo de R2-D2, que conecta con el que montaste en la fase 68. Antes de unirlos entre sí, añádele los detalles que has recibido en este fascículo.

En esta entrega se completa el anillo inferior que empezaste a construir en la fase 69, tras lo cual podrás unirlo a la estructura inferior de la fase 67. Como puedes ver, la pieza BF-20 es idéntica a la de la fase 69, pero debes colocarla del lado contrario para que su forma sea un reflejo en la parte opuesta del cuerpo.

Los efectos de sonido de R2-D2 surgen desde un pequeño altavoz escondido detrás de la ventilación en la base del panel central trasero de su cuerpo. El altavoz está sujeto por una cubierta interna que lo mantiene en su sitio y amplifica el sonido.

La estructura del cuerpo de R2-D2 consiste en una serie de anillos horizontales que se unen con barras espaciadoras internas y sujeciones anguladas. Las que has recibido en este fascículo encajan en el anillo inferior y se fijarán al siguiente anillo más adelante.

En esta fase se incluye el tercer panel exterior grande del cuerpo de R2-D2, que encaja con los que ya has montado en la fase 70. Antes de unir las distintas secciones entre sí, es hora de añadir los detalles que has recibido en esta fase.

En esta fase se incluyen las tres secciones y los conectores que necesitas para crear el segundo anillo que sujeta el cuerpo de R2-D2, colocado en el centro. Una vez que el anillo esté montado, puedes encajarlo en el resto de la estructura que has estado creando hasta ahora.

En esta fase se incluye otro panel exterior grande del cuerpo de R2-D2. Lo encajarás en la estructura interior a su debido tiempo, pero antes necesitas añadirle los detalles azules y plateados entre los que se encuentran el sello curvo que rodea el hombro izquierdo y dos de las rejillas de ventilación externas. Además, has recibido más tornillos allen para fijar los detalles de la cabeza.

En esta fase continuarás la estructura del cuerpo, además de llevar a cabo una parte clave del proceso, ya que instalarás el eyector de la espada láser y después conectarás toda la electrónica de la cabeza de R2-D2.

En esta fase se incluyen el compartimento para herramientas que situarás delante de la pata izquierda de R2-D2 y dos herramientas que deberás introducir en él. Una vez que esté todo montado, podrás colocarlas dentro, instalar la tapa de bisagra y fijarlo al panel delantero izquierdo.
